Hallo zusammen,
alles beginnt gleich mit einer Katastrophe: Ich habe nicht bemerkt, dass die Bildqualität mehr als schlecht ist. Dafür möchte ich mich entschuldigen. Ich hoffe, man kann doch ein wenig erkennen.
Da ich schon während des Schreibens viel gute konstruktive Kritik bekommen habe, schreibe ich den Anfang noch einmal etwas um:
Bitte denkt beim folgenden Bericht daran, dass ich hier im Wesentlichen meine Erfahrungen wiedergebe.
Bislang habe ich z.B. meine Zapfen insgesamt sehr lang gewählt. Die Gesamtlänge betrug gut 20cm. Ich habe nun aber auch schon mehrfach gelesen und gehört, dass die Hälfte auch ausreichen würde.
Ein anderer Unsicherheitsfaktor ist die Stärke des Zapfens. Wie passe ich ihn der Biebekurve des Blanks an?
Dazu kann ich nichts Endgültiges sagen. An der ersten Rute habe ich beide Zapfen aus je zwei Zapfen gebaut. Der eigentliche Zapfen wurde also von innen mit einem weiteren Zapfen verstärkt.
Den aktuellen Zapfen habe ich sogar aus drei Teilen gefertigt, weil der Blank eine starke Wandung hat und ich die beiden inneren Zapfen ziemlich stark herunter schleifen musste.
Ich hoffe, dass es passt.
Was die Herstellung betrifft, muss man eigentlich immer nur logisch denken.
Je weniger man schleifen muss, desto einfacher geht es und desto stabiler wird der Zapfen sein.
Wählt das Zapfenmaterial NIE zu kurz. Ruckzuck fehlen wichtige Zentimeter durchs Abschleifen!!
Wer nicht verzapfen möchte, sondern seine gebrochene Rute mittels Zapfen reparieren möchte, der schleift den Zapfen einfach nur soweit zurecht, dass ST und HT eben doch "auf Stoß" zusammenkommen.
Ok, los gehts:
Ausgangsblank war ein alter Fenwick Fliegenrutenblank. Dieser Blank hatte eine Art Überschubhülse, die mir aber nicht gefallen hat und wackelig war.
Es hat die Arbeit aber sehr erleichtert, weil ich vermute, dass der Blank ursprünglich mal ein einteiliger war.
Das ist deshalb gut, weil so die "Öffnungen" an der Schnittstelle in etwa denselben Durchmesser hatten. Derselbe Durchmesser wäre ungünstig, dann stoßen ST und HT zusammen. In diesem Fall muss das ST um einige Milimeter gekürzt werden und schon passt alles wieder.
Wichtig ist nur, dass die Öffnungsdurchmesser nicht zu weit auseinander liegen, denn das bedeutet viel Anpassungsarbeit. Dabei sollte das ST im Durchmesser etwas geringer sein, als das HT.
Als ich mal eine dreiteilige Stipprute verzapft habe (sie hatte einen normalen Überschub), musste ich die Blankteile von unten her sehr stark einkürzen, um die Öffnung des ST und des MT jeweils an die Öffnung des unteren Blankteils anzupassen.

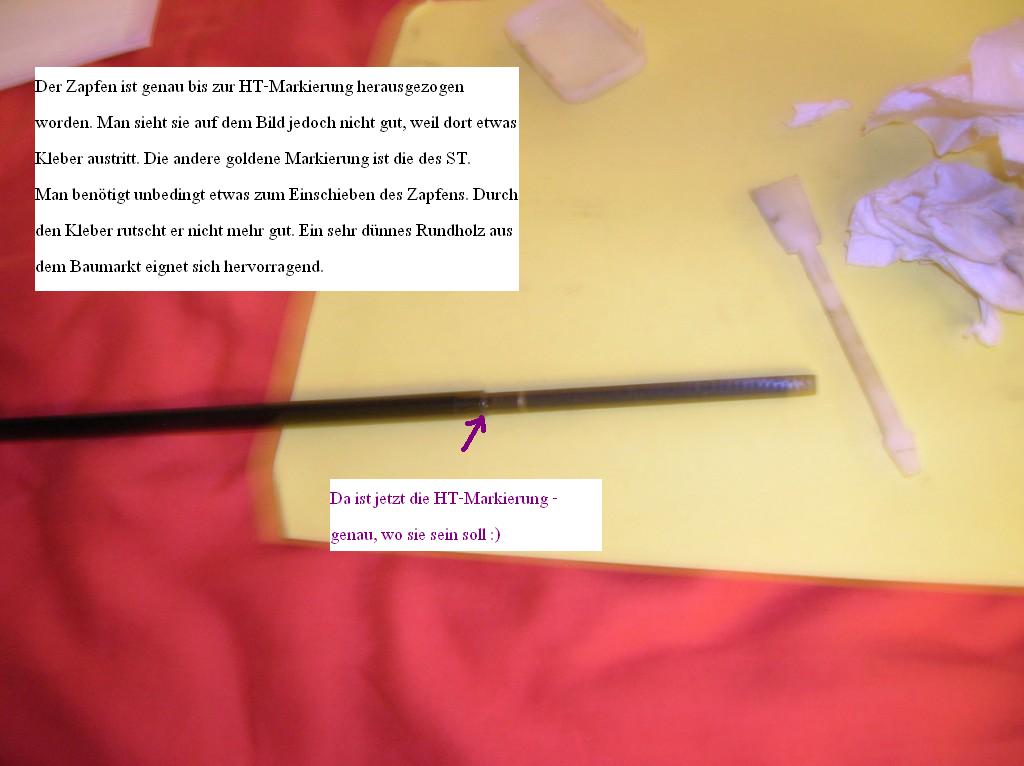

Auf dem ersten Bild habe ich das Mal dargestellt: Die "Öffnungen" für den Zapfen weichen nur um 0,5mm ab. Dieser geringe Unterschied hat sich in meinem Fall als nahezu ideal erwiesen, ich musste kaum schleifen.
Nun muss ein Blankteil gesucht werden, welches möglichst gut in das ST passt (das wird der quasi sichtbare Teil des Zapfens) Je besser es auf Anhieb passt, desto weniger Arbeit wird es insgesmt. Hier kann man schonmal grob markieren. Wenn man das potentielle Spenderstück nun von hinten ins HT schiebt, und es vorne herauskommt, schon recht gut sitzt und die Markierung ggf. schon zu sehen ist, hat man u.U. das ideale Spenderstück für den Zapfen.
Hier muss man abwägen: Wird das Stück nach dem Zurechtschleifen an der richtigen Stelle sitzen? Kommt es weit genug aus dem HT heraus? Reicht das Stück für das ST und die ca. 7-8mm "Luft" zwischen ST und HT?
Nachdenken spart hier wirklich Arbeit, aber ein echtes Patentrezept kann ich nicht nennen. Bei mir ist es eher ein Bauchgefühl
Als erstes habe ich also diesen "sichtbaren" Teil des Zapfens zurecht geschliffen. Das braucht viel Zeit und Sorgfalt.
Nehmt lieber feineres Papier und schleift 10 Minuten länger - das ist besser als sich mit grober Körnung den Zapfen zu versauen.
Wenn ihr während des Schleifens bemerkt, dass der Zapfen durch einen anderen Konus doch plötzlich Probleme macht, sucht lieber einen anderen.
Denkt immer dran: Der Zapfen wird die neue Verbindung, jedes Schleifen schwächt diese stark belastete Stelle.
Ich benutze 240er, 600er und sogar 1000er Körnung)
Ich bemühe mich wirklich sehr von vorherein mit passendem Material zu arbeiten. Das hat mich bei der ersten Rute gleich zwei Stangenprügel gekostet
Dieses Mal musste mir aber ein Boardshopbetreiber helfen. Ich nenne jetzt nochmal keinen Namen, weil ich nicht weiß, ob der Betreffende das möchte....aber an dieser Stelle nochmal meinen allerallerallerherzlichsten Dank!!! DAS erlebt man in dieser Form sicher nicht mehr oft!!!

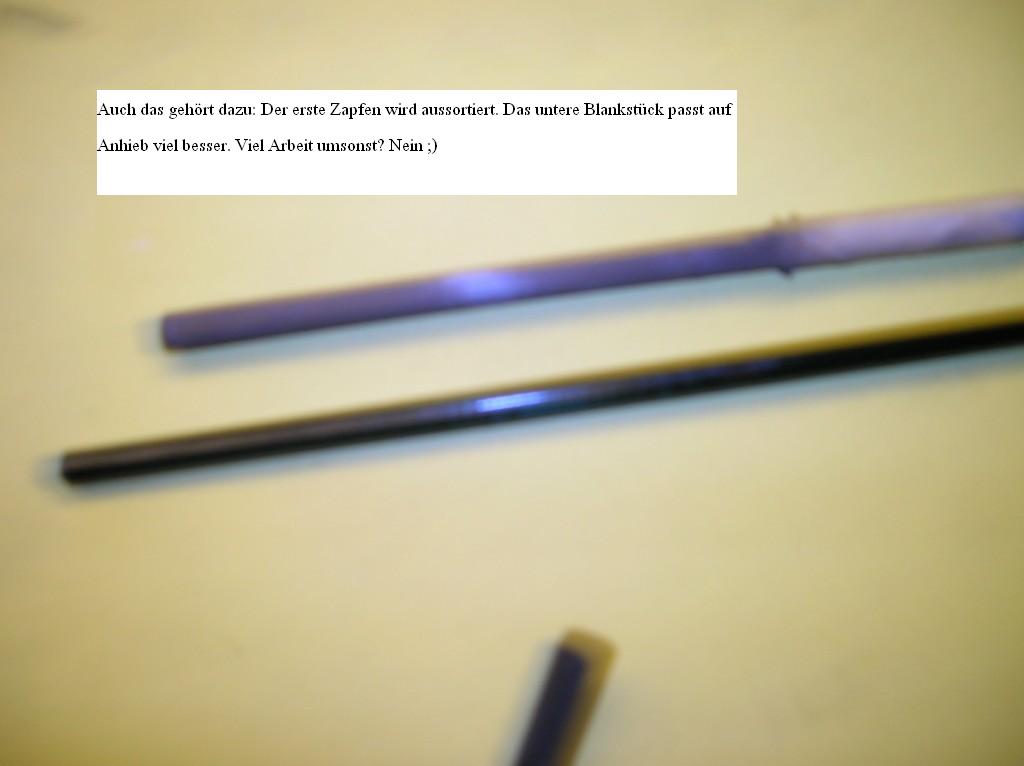

Ich habe also ein Blankteil genommen, welches sofort sehr gut gepasst hat. Nun brauchte ich nr noch ganz leicht den Lack abzuschleifen und alles war schön
Zuerst passe ich immer den sichbaren Teil an - absolut exakt, denn hier gibt es später keinen Kleber, der kleine Fehler ausgleichen kann.

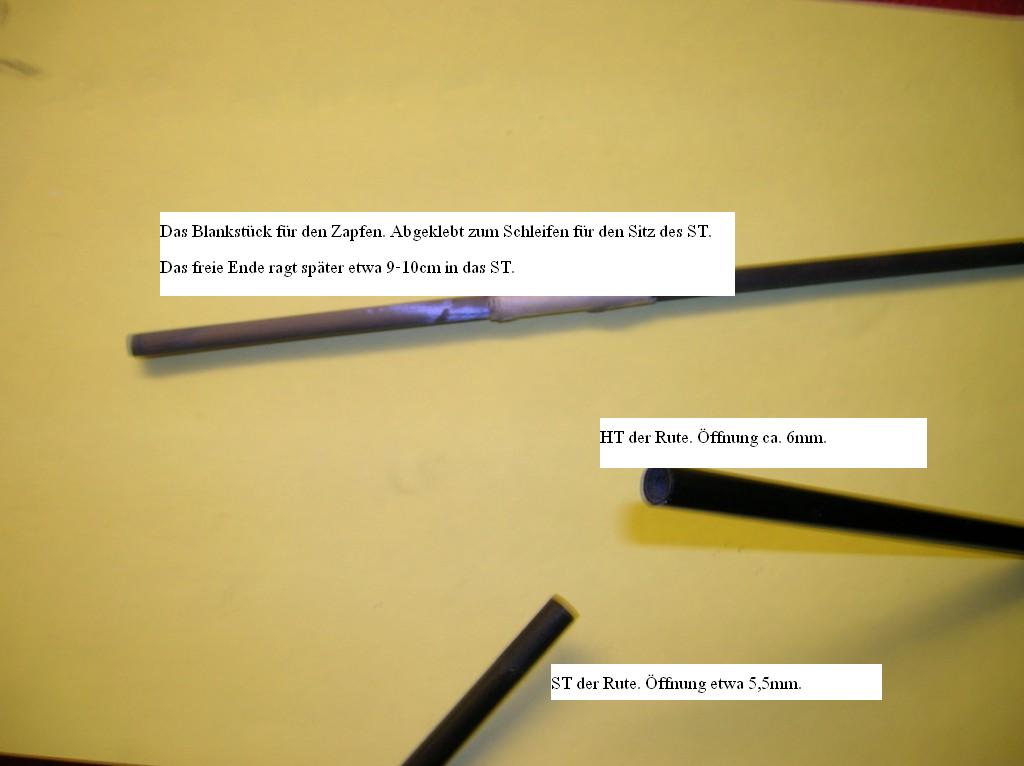

Um noch nicht am "unsichtbaren" Teil herum zu schleifen, klebe ich davor etwas ab. Später klebe ich dann den sichtbaren Teil ab, so wird dort nicht aus Versehen noch der Sitz verändert und der Zapfen möglicherweise ruiniert.

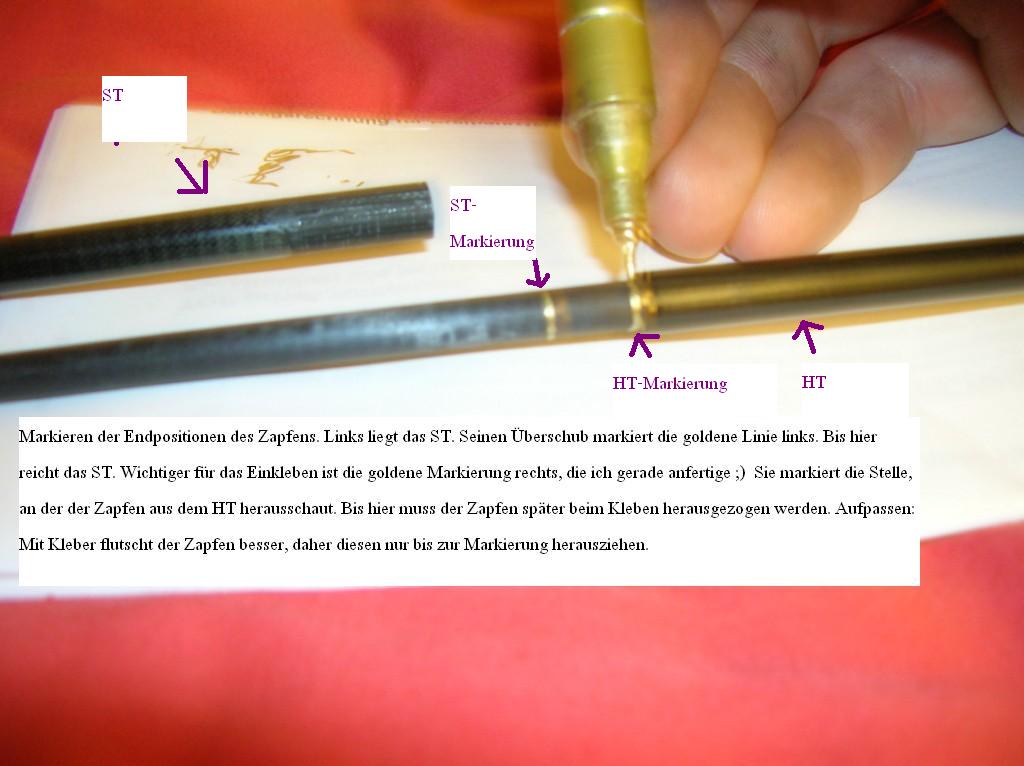

Wenn der sichtbare Teil nun perfekt ins ST passt, markiere ich die Stelle am Zapfen bis zu der das ST reicht.
Nun schiebe ich den Zapfen umgekehrt, also von oben in das HT ein. Ich markiere mir die Stelle und prüfe, ob zwischen den Markierungen etwa ein Zentimeter Platz ist.

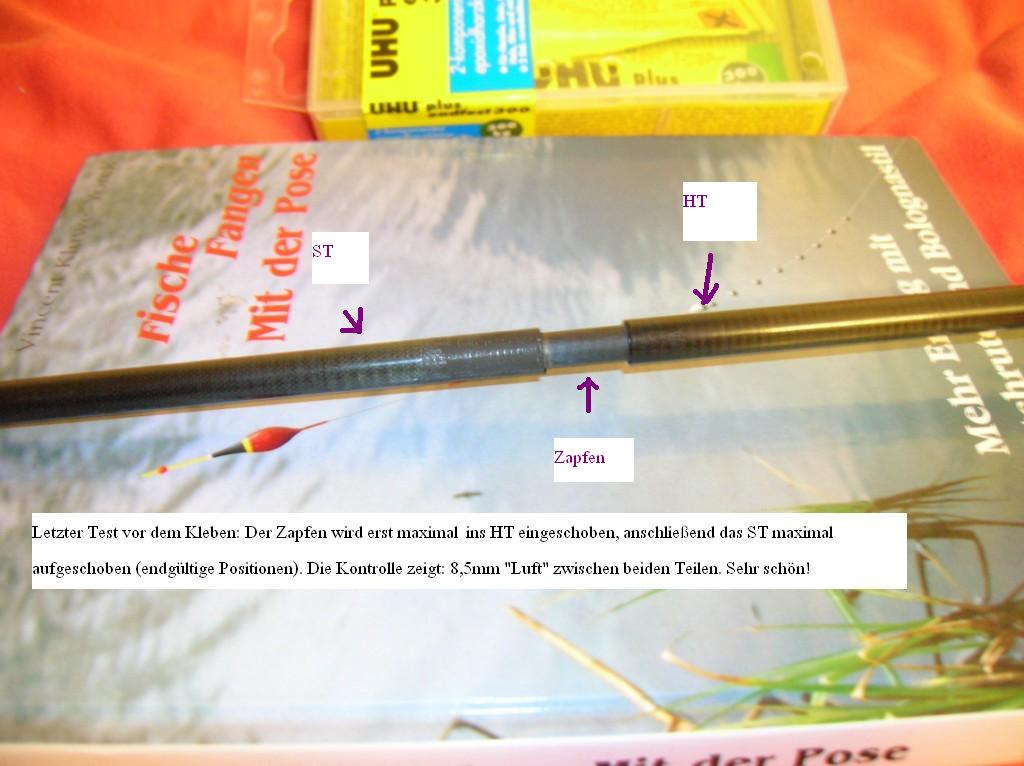

Dieser Platz ist wichtig, denn ST und HT sollen ja nicht "auf Stoß" zusammen geschoben werden können.
In meinen Fällen hatte ich immer Glück, weil die "Öffnungen" ja immer in etwa denselben Durchmesser hatten.
Mit anderen Worten:
JE BESSER DAS ZAPFENMATRIAL ZUM BLANK PASST, DESTO WENIGER ARBEIT IST ZUM ANPASSEN NÖTIG!
Nun kann der Zapfen von hinten durch das HT geschoben werden.
Haben wir Glück mit dem Material, schaut der Zapfen schon ein gutes Stück vorne aus der Öffnung raus.
Idealerweise muss nur noch etwas angeschliffen werden und der Zapfen sitzt sicher im HT.
Wenn nicht...schleifen
oder anderer Zapfen
Wie immer muss abgewogen werden.
Gut, kommen wir zum Ende des ersten Teils:

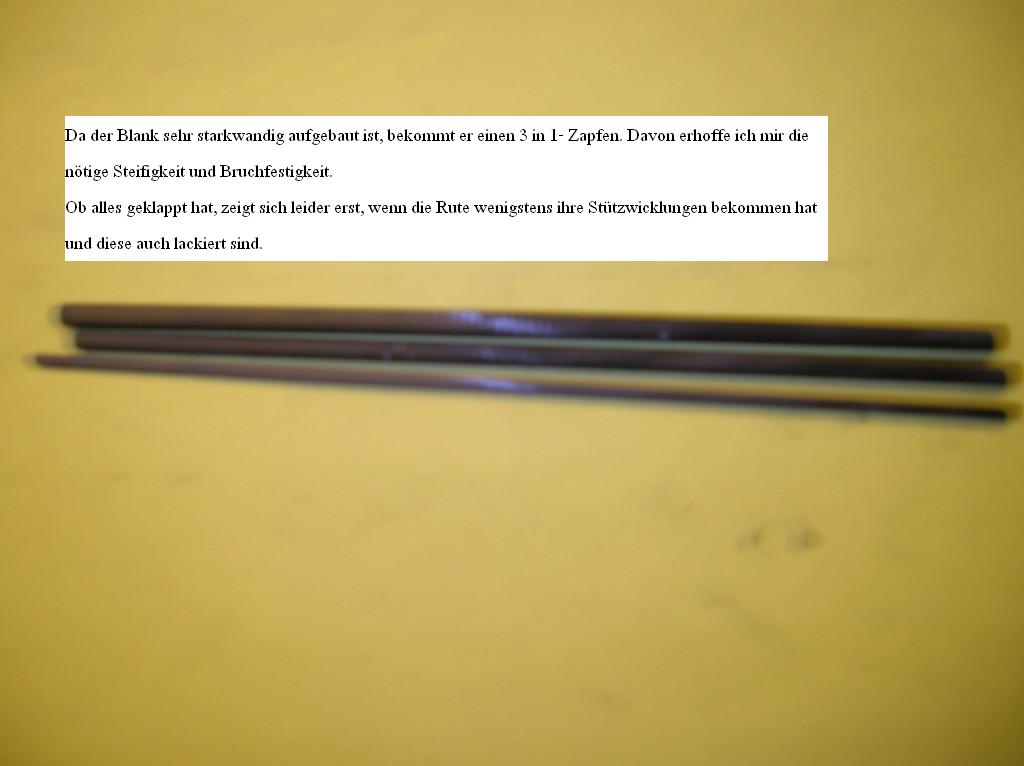

Für mehr Stabilität des Zapfens habe ich zwei weitere Zapfen zurecht geschliffen, die ihrerseits perfekt ineinander passen.

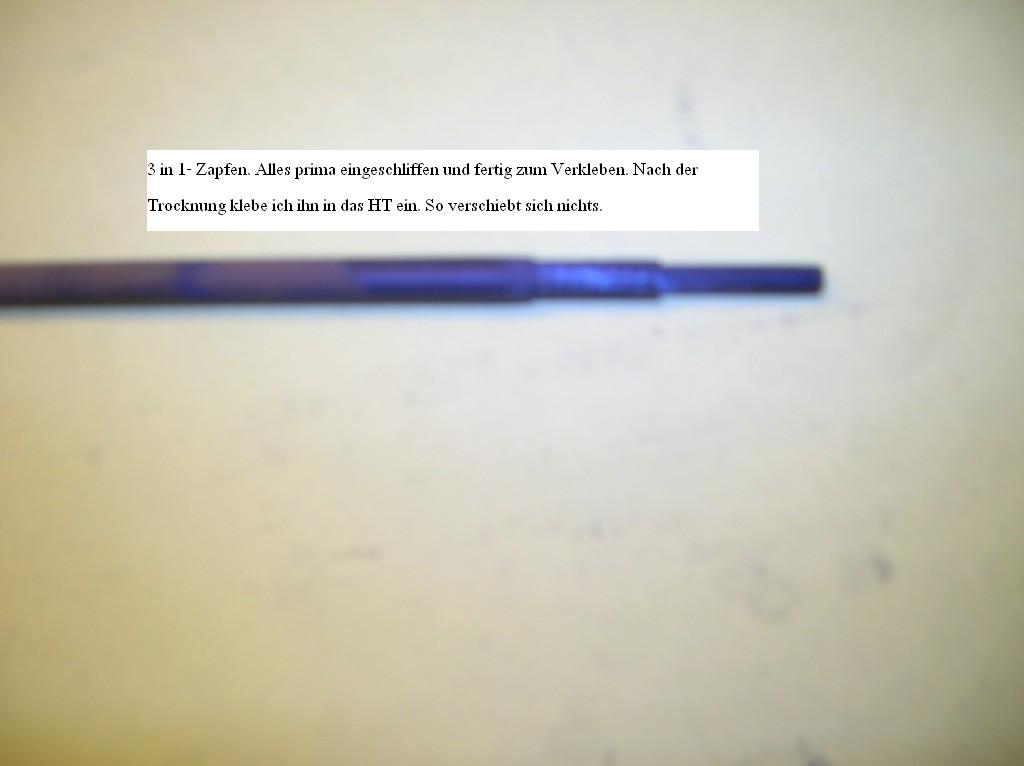

Diesen 3 in 1 - Zapfen klebe ich als erstes zusammen und lasse ihn härten.
Im 2. Teil zeige ich dann, wie der fertige Zapfen in das HT eingeklebt wird....
Ich hoffe, der Bericht taugt halbwegs, die Bilder...hmm
Viel Spaß beim Verzapfen...es geht viel einfacher, als man meinen könnte!!
__________________
Viele Grüße, Posenrute
Dieser Beitrag wurde 4 mal editiert, zum letzten Mal von Posenrute: 22.04.2011 18:18.
|
|
29.12.2010 00:54 |
|
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
|
|
Posenrute
User
Dabei seit: 28.11.2009
Beiträge: 572
Herkunft: BY/NDS
Themenstarter
|
|
|
|

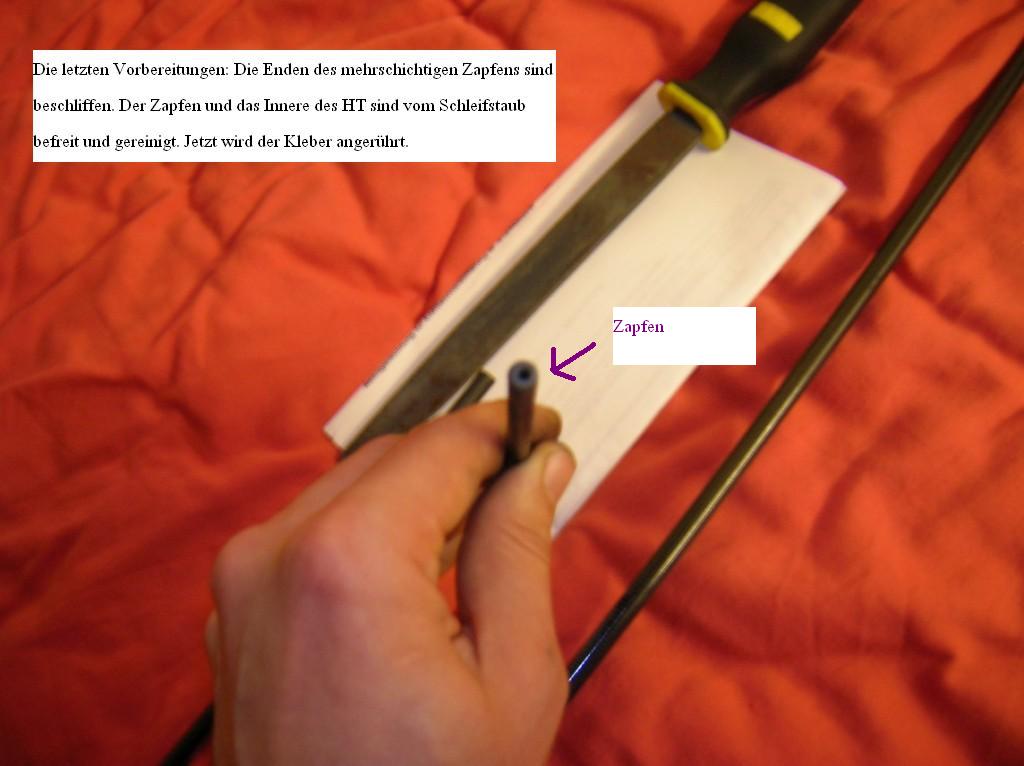

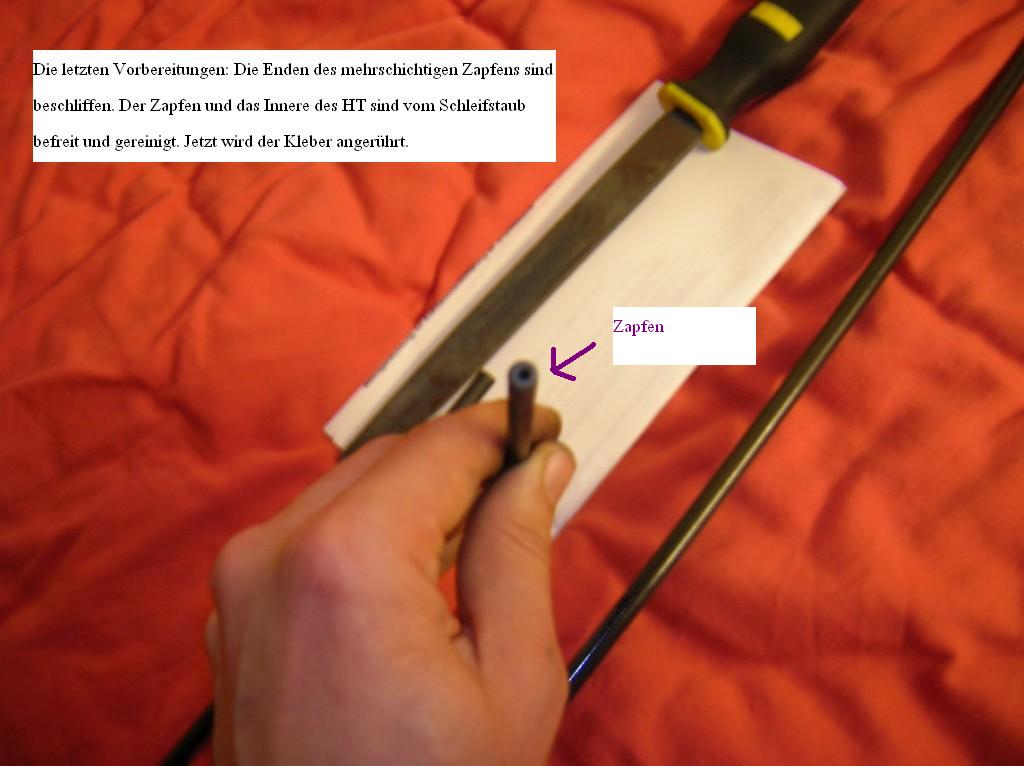

29.12.2010 01:11 |
|
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
|
|
Posenrute
User
Dabei seit: 28.11.2009
Beiträge: 572
Herkunft: BY/NDS
Themenstarter
|
|
|
|

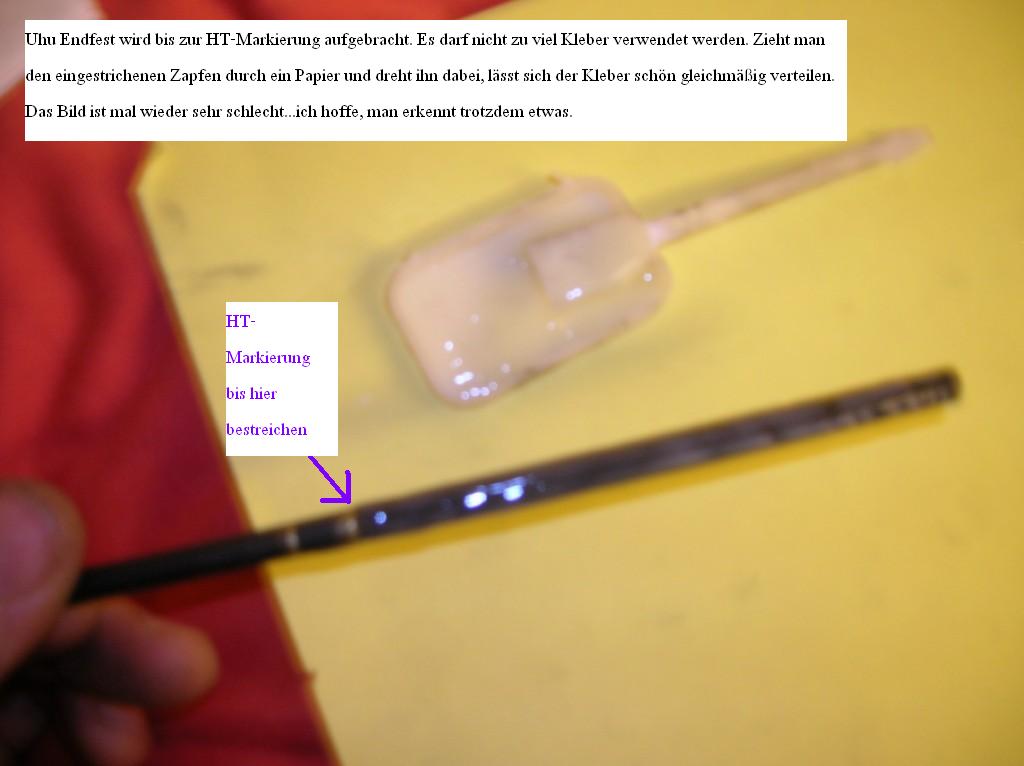

29.12.2010 18:25 |
|
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
|
|
Posenrute
User
Dabei seit: 28.11.2009
Beiträge: 572
Herkunft: BY/NDS
Themenstarter
|
|
|
|

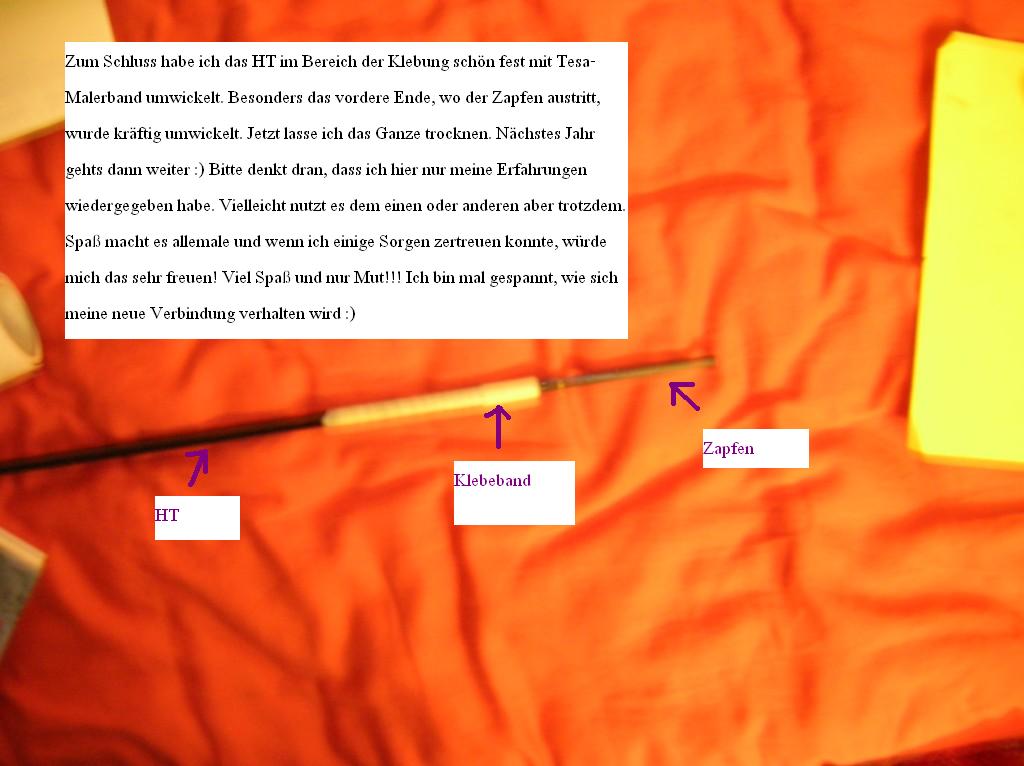

29.12.2010 18:34 |
|
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
|
|
hirs
User
Dabei seit: 15.02.2008
Beiträge: 1.230
Herkunft: Oberpfalz
|
|
Schöne Anleitung
Ich fertige meine Zapfen auch mehrlagig aus CFK-Rohren.
Jedoch gehe ich ein wenig anders vor.
Zuerst verklebe ich so viele Rohre wie ich für den HT Innendurchmesser brauche.
Ist der Zapfen ausgehärtet geht es an die Drehbank. Die Passung für das HT wird geschliffen. Der Zapfen wird am Austritt des HT´s zum ST hin parallel geschliffen und schlussendlich verklebt.
Nun wird die Passung für das ST geschliffen und fertig.
Man sollte sich aber im klaren sein, dass es bei dieser Methode keine 2te Chance gibt. Die Passung am ST ,,muss,, beim ersten mal sitzten.
Wenn man sowas ein paar mal gemacht hat, geht´s wie von selbst.
P.S. : Zum Endschliff für die ST Passung nehme ich Politur mit Schleifmittelbestandteilen. Wird einfach auf den Zapfen aufgetragen.HT und ST gegenläufig drehen bis es ,,passt,,.
Nur nicht vergessen die Politur rückstandslos zu entfernen
__________________
Matthias
Wer aus Scheiße Bonbons formt hält noch lange keine Schokolade in der Hand
|
|
|
29.12.2010 18:50 |
|
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
|
|
Reinhard 02
User
Dabei seit: 25.12.2010
Beiträge: 3.310
Herkunft: BaWü, Heidelberg
|
|
| RE: Zapfenverbindung fertigen |
|
Ich habe Posenrute in einer PN zu seinem Projekt ein paar kritische Anmerkungen gemacht, die ich eigentlich nicht öffentlich machen wollte.
Er hat mich aber gebeten, es doch hier anzufügen, also:
--Zapfen viiiiiiel zu lang, max. je Seite 4-5cm.
---Zapfen nicht über die ganze Länge verstärken, sondern nur im Bereich des freibleibenden Teil +/-- ca. 2,5 cm
---die Aktion/ Biegekurve dieses relativ weichen, harmonischen blanks wird dadurch brutal gestört
--- die Vorgehensweise des Zapfeneinschleifens mit den polierten Stellen, bzw. Kreide
.
--- wenn man mal einen Zapfen hat, der so gut passt, dass beim Zusammenstecken alles fest sitzt, aber die Rutenteile gerade aneinander stossen, dann nicht den Zapfen im HT weiter runterschleifen, um die Reserve zu erhalten, sondern blank 1cm absägen
so ungefähr wars glaub ich
