 CF Manschette am Überschub |
JRB
User
Dabei seit: 19.12.2012
Beiträge: 761
Herkunft: *
Skype-Name: *
 |
|
Christian,
ja die 4 sind zu hoch oder zuviel...
habe jetzt den Ring abgewickelt und die Wicklung ist gleich hoch mit dem Roving.
Finds jetzt nicht so über drüber hoch..???
Du machst es kürzer als die darüber liegende Zierwicklung...ich habe es genauso lang gemacht wie der Zapfen ist.
Dachte da gehe ich auf Nummer sicher.
Stimmt runterschleifen geht, ohne das sich Fasern aufstellen, habe mich zuerst nicht mehr recht getraut
Weiß nicht ob es in diesen Fall viel ausmacht, da bei der Cts bei der Hälfte des Spitzenteils aus ist mit viel Biegung....
Aber deswegen mach ichs, um zu lernen
__________________
Grüße, Jürgen R. B.
|
|
27.12.2016 15:19 |
|
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
|
|
chrischan
User
Dabei seit: 24.02.2010
Beiträge: 474
Herkunft: Berlin
|
|
Hi Jürgen,
sieht doch ganz gut aus. Da hast du ja doch noch ordentlich geschliffen.
Die Reißfestigkeit des Rovingmaterials ist ja enorm, daher würde ich bei deinen nächsten Versuchen weniger Lagen einsetzen.
Einmal grob spiralförmig bis zum Blankende und dann einmal eng und etwas überlappend zurück reicht locker.
Gruß
Christian
|
|
|
29.12.2016 23:35 |
|
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
|
|
JRB
User
Dabei seit: 19.12.2012
Beiträge: 761
Herkunft: *
Skype-Name: *
|
|
Gumo Christian,
ich habe gestern eine Spinne für meine Frau aufgebaut und wieder das Roving verwendet.
Es ist definitiv das Falsche - zu derb zu grob.
Ich habe bei der Cts auch nur in eine Richtung gewickelt.
Bei den Lagen meinte ich Stränge, davon habe ich vier!
Mit einer habe ich nur einen Sauhaufen und kurze Teile.
Das mit dem Unterhalb grob spiralförmig und oben dichter wickeln leuchtet mir ein
dafür.
Werd mich aber nach anderen Roving umsehen, mein Zeugs taugt nix.
Werd aber alle meine Ruten mit Manschetten aufrüsten
__________________
Grüße, Jürgen R. B.
|
|
|
30.12.2016 09:13 |
|
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
|
|
Tölkie
User
Dabei seit: 21.03.2008
Beiträge: 2.483
Herkunft: Deutschland NRW
|
|
Es ist definitiv das Falsche - zu derb zu grob.
Hi JRB,
jetzt habe ich geguckt und geguckt, aber nicht gesehen was Du für ein Roving verwendet hast, aber nichts gesehen oder einfach überlesen?
Ich habe das hier im Auge: http://shop1.r-g.de/art/20512800-T700, das ist wohl relativ dünn, alle anderen Rovings haben einen größeren Querschnitt.
P.S. falls es jemand interessiert, ich habe von FA die Info erhalten, dass alle Blanks von denen am Überschub verstärkt werden, das gilt nicht für Blanks unter 20lb, aber schon z.B. für die Blaas XF 35 mit 10-20lb. Auf Wunsch kann das aber bei der individuellen Fertigung mit berücksichtigt werden, also auch für die leichteren Modelle. Über Mehrkosten weiß ich aber nichts und kann dazu auch nichts sagen.
LGB
|
|
|
30.12.2016 11:27 |
|
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
|
|
JRB
User
Dabei seit: 19.12.2012
Beiträge: 761
Herkunft: *
Skype-Name: *
|
|
| Zitat: |
Original von Tölkie
Es ist definitiv das Falsche - zu derb zu grob.
Hi JRB,
jetzt habe ich geguckt und geguckt, aber nicht gesehen was Du für ein Roving verwendet hast, aber nichts gesehen oder einfach überlesen?
Ich habe das hier im Auge: http://shop1.r-g.de/art/20512800-T700, das ist wohl relativ dünn, alle anderen Rovings haben einen größeren Querschnitt.
P.S. falls es jemand interessiert, ich habe von FA die Info erhalten, dass alle Blanks von denen am Überschub verstärkt werden, das gilt nicht für Blanks unter 20lb, aber schon z.B. für die Blaas XF 35 mit 10-20lb. Auf Wunsch kann das aber bei der individuellen Fertigung mit berücksichtigt werden, also auch für die leichteren Modelle. Über Mehrkosten weiß ich aber nichts und kann dazu auch nichts sagen.
LGB |
Hy Tölki,
im 3ten Beitrag siehst du es am Bild!
Kann dir weder Hersteller noch Stärke sagen, der Opa aus dem Bastelgeschäft meinte nur -" des passt"
Der Rg verlangt mir ein bisserl zuviel Porto ins "Ausland".
Aber ich find schon was - aber
für den Link!
__________________
Grüße, Jürgen R. B.
|
|
|
30.12.2016 11:34 |
|
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
|
|
Tölkie
User
Dabei seit: 21.03.2008
Beiträge: 2.483
Herkunft: Deutschland NRW
|
|

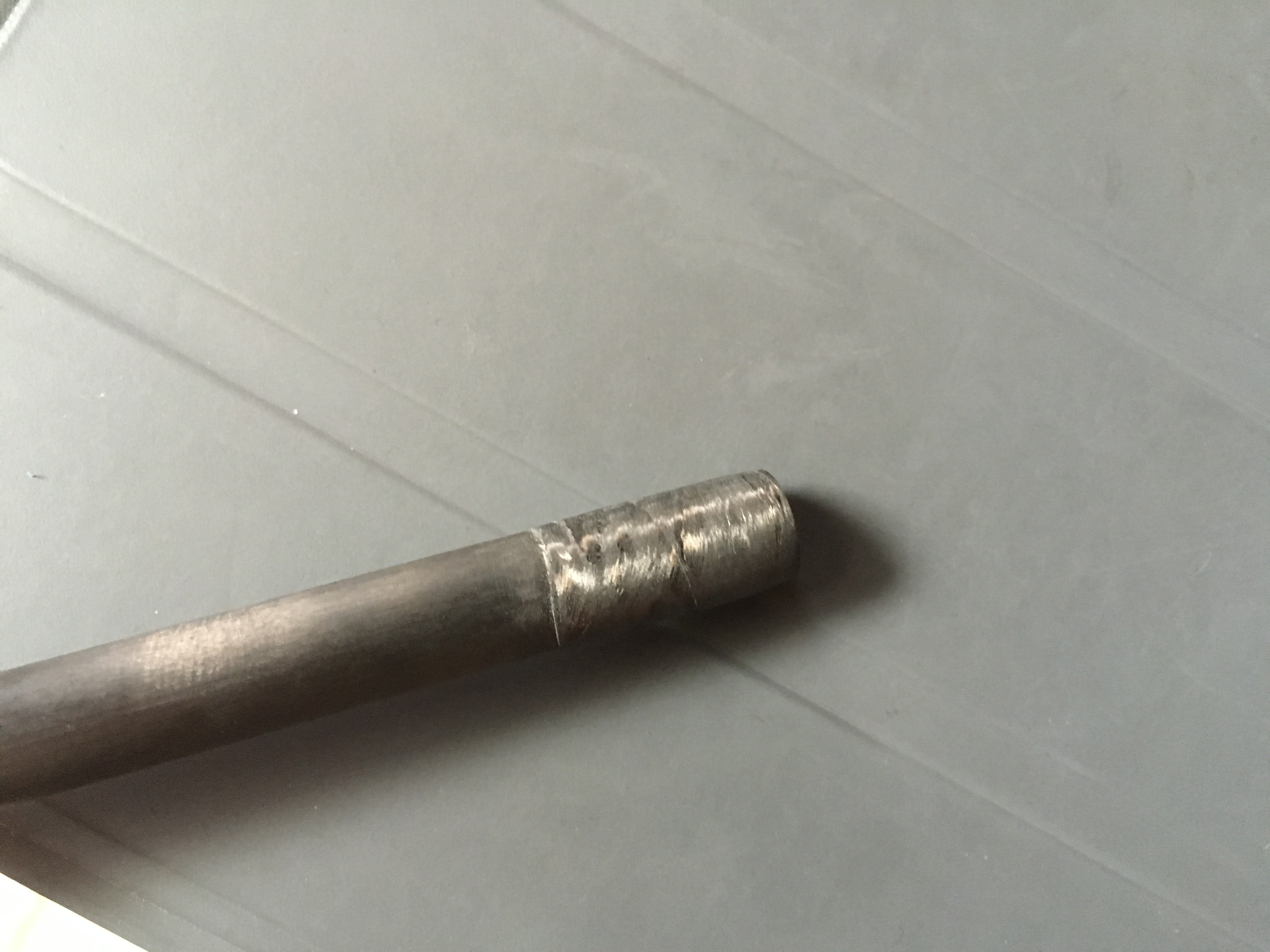

Nun war ich aber auch neugierig geworden und habe eine Verstärkung am Überschub angebracht.
Kohleroving T700/12k/800 auf eine Strecke von ca 2cm einmal vor und einmal zurück gewickelt
Vorher den Blank angeschliffen und mit Epoxidharz bestrichen, beim Wickeln vom Roving immer wieder mit Harz bestrichen. Anschließend mit Isolierband stramm umwickelt. Habe Epoxidharz L & Härter L ausgewählt, Verarbeitungzeit sollte 40 min sein, wobei der Lack eine deutlich längere Topfzeit hatte, Raumtemperatur lag bei ca 23Grad.
Schwierigkeit war das Roving stramm zu wickeln, hatte gehofft, dass das Harz eine Klebewirkung hat, war aber nicht so. Deshalb habe ich zuerst vor dem zu verstärkenden Bereich Tesakrepp unterwickelt und das Roving darauf mit einem weiteren Klebestreifen fixiert. Roving hin und zurück gewickelt und das Ende wieder angeklebt, das Ganze dann, wie schon beschrieben, mit Isolierband umwickelt. Über Nacht auf die Heizung gelegt, Isolierband und Krepp entfernt, die Kanten mit einem scharfen Messer gerade geschnitten und mit Schleifbapier bearbeitet.
Das sieht für den ersten Versuch gar nicht übel aus, finde ich, allerdings habe ich keinen sanften Übergang am Roving, sondern eher eine Kante, da dort das Krepp verklebt war. Denke aber, dass die darüberliegende Wicklung alles abdecken wird.
Material kam vom r-g-shop.
Liebe Grüsse Bernd
Tölkie hat dieses Bild (verkleinerte Version) angehängt:
|
|
|
03.01.2017 12:31 |
|
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
|
|
chrischan
User
Dabei seit: 24.02.2010
Beiträge: 474
Herkunft: Berlin
|
|
Moin Bernd,
auf dem Bild sehe ich noch Epoxikanten vom Klebeband - daher kannst Du definitiv noch etwas schleifen.
Den Übergang bekommst Du sanfter hin indem Du ihn mit Tape abklebst und dann nicht zu zimperlich Material abträgst.
Wie breit ist das 800Tex Roving? Im Netz hatte ich Bilder gesehen auf denen es ca 4-5mm Breite aufwies.
Gruß
Christian
|
|
|
03.01.2017 12:52 |
|
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
|
|
JRB
User
Dabei seit: 19.12.2012
Beiträge: 761
Herkunft: *
Skype-Name: *
|
|
Hy Bernd,
sieht ned so schlecht aus!
Ich machs bisserl anders.
Nachdem ich das Harz aufgetragen habe, flämme ich mit dem Feuerzeug darüber und brings auf Temperatur.
Habe gelesen 50° - halbe h Tropfzeit!
Nach ca. halber Stunde wenn es etwas angezogen hat, wickle ich erst das Isolierband stramm verkehrt darüber.
Kleben tut da nichts.
Aber du kannst es ja noch runterschleifen - tut dem Zeug nix und geht einfacher als gedacht.
__________________
Grüße, Jürgen R. B.
|
|
|
03.01.2017 12:55 |
|
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
|
|
Tölkie
User
Dabei seit: 21.03.2008
Beiträge: 2.483
Herkunft: Deutschland NRW
|
|
Hi Christian, hi Jürgen
Merci.
@ Christian. Das Roving ist 4-5mm. Ich habe schon das Roving durchtrennt, um das Tesa sauber weg zu bekommen, das Harz ist sehr dünnflüssig und war natürlich auch minimal unter dem Tesa gekrochen... Ich werde noch mal fein über die Kanten schleifen
@ Jürgen. Das Roving ist widerspenstig
, wie fixierst Du es? Wenn man den Blank einstreicht und dann das Harz beflammt, wird es ja dicker, bekomme ich dadurch schon eine ausreichende Haftung vom Roving? Hast Du damit Erfahrung...
Liebe Grüsse Bernd
|
|
|
03.01.2017 13:08 |
|
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
|
|
JRB
User
Dabei seit: 19.12.2012
Beiträge: 761
Herkunft: *
Skype-Name: *
|
|
Im Prinzip wie eine Kreuzwicklung - umgedrehtes Tape.
Alles was sich abspreitzt wird bekleistert und dann durch das Isoband angepresst.
Und ja widerspenstig ist es - im Thread 30pfd. Rute findest einige Fotos, da hatte ich 5 Lagen - einmal längst ( wie beim weben und 4 parallel zum Blanke ) dann nieder geschliffen - glänzend bringe ich es ( wenn gewollt ) durch 2k Lack ( verträgt sich )
__________________
Grüße, Jürgen R. B.
|
|
|
03.01.2017 13:27 |
|
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
|
|
olding
User
Dabei seit: 23.07.2016
Beiträge: 298
Herkunft: Vösendorf / Österreich
|
|
Generelle Frage, statt eines "Fadens" könnte ich doch auch ein Kohlefaserband verarbeiten und lackieren.
Oder habe ich da einen Denkfehler?
Habe auch schon Kohlefaser Hülsen gesehen die man, wenn es den richtigen Durchmesser gibt, verkleben könnte.
lg
Christian
|
|
|
23.01.2017 12:58 |
|
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
|
|
Tölkie
User
Dabei seit: 21.03.2008
Beiträge: 2.483
Herkunft: Deutschland NRW
|
|
Im Verlauf dieses Beitrages wurde mir von einem Kohlefaserband abgeraten, da zu dick. Habe es aber nie probiert. Das mit dem Roving funktioniert einfach und gut, finde ich. Eine Bindung drüber und es fällt praktisch nicht auf.
Ich habe aber den Eindruck, dass sich der Innendurchmesser ganz ganz minimal verändert, vl. weil das Epoxi schrumpft oder aber der Überschub sich nicht mehr auf weitet. Habe jetzt drei Blanks verstärkt und kann das Handteil nicht mehr ganz so weit einschieben. Ehrlich gesagt, habe ich es vorher nicht gemessen, aber ich denke, dass so ein cm fehlt. D.b. ja, dass sich sonst das Material minimal auf dehnt, ich spreche hier nicht von Zehntel, eher von Hundertstel. Kann einer meine Erfahrung nachfühlen?
Im Prinzip ist es ja das was man erreichen will, absolute Festigkeit am Überschub....
Ich schließe aus, dass etwas vom Epoxi nach innen gelaufen ist, hatte das auch erst im Kopf, daher habe ich von Ihnen alles gereinigt und leicht nachgeschliffen.
LGB
|
|
|
23.01.2017 14:50 |
|
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
|
|
JRB
User
Dabei seit: 19.12.2012
Beiträge: 761
Herkunft: *
Skype-Name: *
|
|
| Zitat: |
Original von Tölkie
Ich habe aber den Eindruck, dass sich der Innendurchmesser ganz ganz minimal verändert, vl. weil das Epoxi schrumpft oder aber der Überschub sich nicht mehr auf weitet. Habe jetzt drei Blanks verstärkt und kann das Handteil nicht mehr ganz so weit einschieben. Ehrlich gesagt, habe ich es vorher nicht gemessen, aber ich denke, dass so ein cm fehlt. D.b. ja, dass sich sonst das Material minimal auf dehnt, ich spreche hier nicht von Zehntel, eher von Hundertstel. Kann einer meine Erfahrung nachfühlen?
LGB |
Hy Bernd,
sehr schwer vorstellbar, das das Roving den Blank ( Hülse ) drückt.
Habs bei meiner Cts getestet, da angezeichnet mit Blei.
Keine Veränderung.
Dann habe ich sie zusammengesteckt und spürte ein Schlagen....????

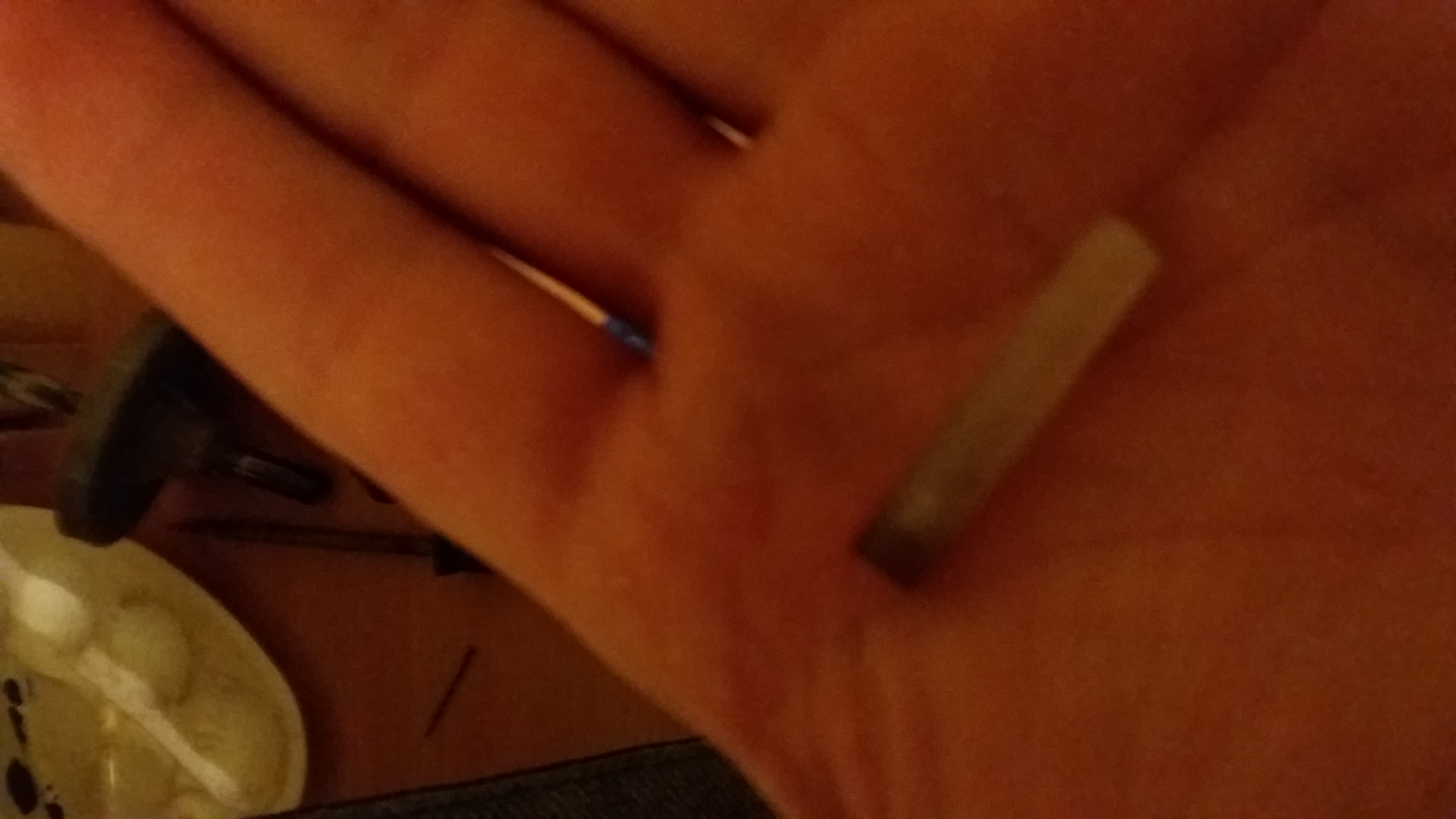

Gott sei dank nur der Lochschutz aus Silikon ( ab Werk )
Werd ihn gegen Duplon tauschen....
JRB hat diese Bilder (verkleinerte Versionen) angehängt:

__________________
Grüße, Jürgen R. B.
Dieser Beitrag wurde 1 mal editiert, zum letzten Mal von JRB: 23.01.2017 17:36.
|
|
|
23.01.2017 17:21 |
|
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
|
|
Johan
User
Dabei seit: 27.01.2011
Beiträge: 150
Herkunft: Lower Bavaria
|
|

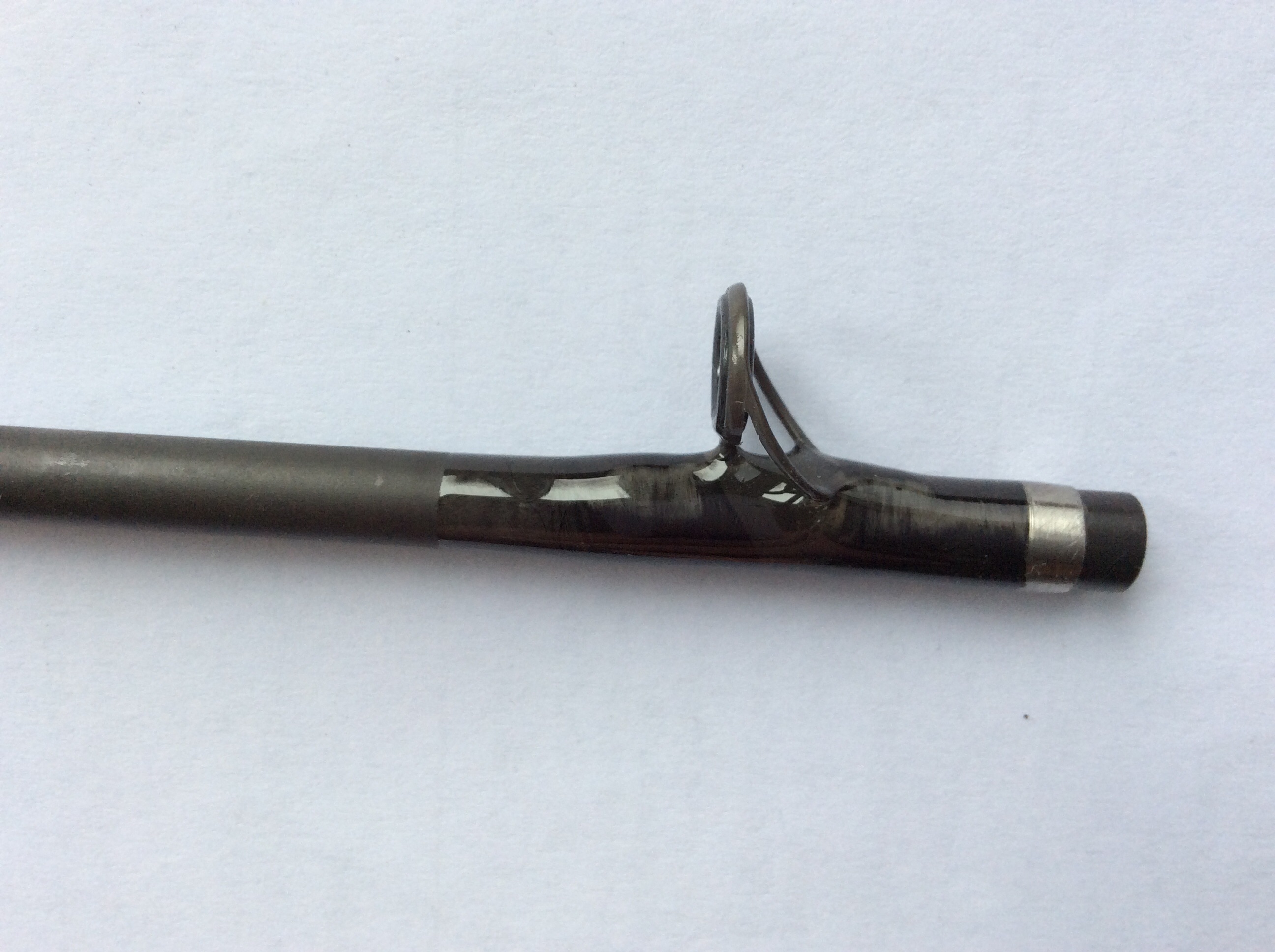

@klang: Das sieht aber richtig cool aus
Wie oft hast du den Ring lackiert, und womit?
|
|
|
05.02.2017 17:22 |
|
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
|
|
klang
User
Dabei seit: 20.03.2008
Beiträge: 643
Herkunft: Berlin
|
|
Wicklung mit den CF - Rowing hat viele Vorteile.
Dieser habe ich zweimal lackiert.
Technologie ist nicht so anfacht und muss verbessert werden.
Damit bin ich gleich beschäftigt
|
|
|
05.02.2017 21:12 |
|
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
|
|
sam1000-0
User
Dabei seit: 04.12.2015
Beiträge: 750
|
|
| Zitat: |
Original von Tölkie
Es ist definitiv das Falsche - zu derb zu grob.
Hi JRB,
jetzt habe ich geguckt und geguckt, aber nicht gesehen was Du für ein Roving verwendet hast, aber nichts gesehen oder einfach überlesen?
Ich habe das hier im Auge: http://shop1.r-g.de/art/20512800-T700, das ist wohl relativ dünn, alle anderen Rovings haben einen größeren Querschnitt.
P.S. falls es jemand interessiert, ich habe von FA die Info erhalten, dass alle Blanks von denen am Überschub verstärkt werden, das gilt nicht für Blanks unter 20lb, aber schon z.B. für die Blaas XF 35 mit 10-20lb. Auf Wunsch kann das aber bei der individuellen Fertigung mit berücksichtigt werden, also auch für die leichteren Modelle. Über Mehrkosten weiß ich aber nichts und kann dazu auch nichts sagen.
LGB |
Danke für die Info Bernd!
Da bin ich beruhigt mit dem 35 er Blaas-Blank.
Ich hatte tatsächlich im Sinn den Blank mit Roving einzuwickeln.
Hab ein Matchblank der auch danach schreit und überlege mit eine CF Manschette zu erzeugen.
LG Michael
|
|
|
06.02.2017 00:31 |
|
