 Overlap einfach markieren! |
BigPaco
Dabei seit: 27.12.2009
Beiträge: 3.051
Herkunft: Münsterland
 |
|
 Overlap einfach markieren! |
     |
Nabend Folks!
Ich hatte da gerade eine Eingebung...
Nachdem mich es immer wieder nervt, den Overlap zu markieren und dann auch noch genau 90° versetzt dazu die Ringe anzuwickeln und hier die nötige Markierung genau um 90° versetzt hinzukriegen
, ich denke ihr wisst alle wovon ich rede...
...ist mir gerade Folgendes eingefallen:

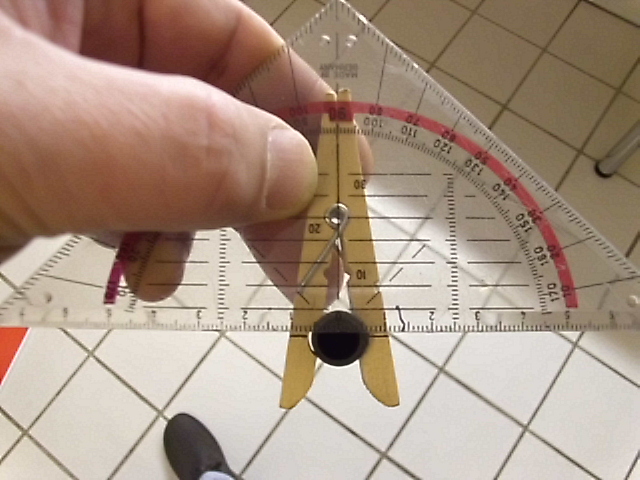

Den Springpunkt kann man doch super mit ner Wäscheklammer markieren, die muss man sich nur noch auf 90° "einmessen", ich hoffe ihr könnt auf den Fotos erkennen, wie ich das meine, so hat man immer die passenden 90°-Markierungen am Blank zur Verfügung und keine "hoffentlich passt es Gedanken" mehr... Wenn man das auf beiden Seiten der Klammer macht, hat man absolut genaue Punkte, die sich sofort auf Tape übertragen lassen und dann verbunden werden können für eine absolut exakte OL-Markierung.
Und wer auf oder gegenüber dem Springpunkt aufbauen will, hat zwischen den geöffneten Klammerbacken eine einfache Möglichkeit, seine Markierung zu machen.
Was meint Ihr?
Gruß
Rainer
BigPaco hat diese Bilder (verkleinerte Versionen) angehängt:

|
|
12.12.2011 18:33 |
|
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
|
|
MeFo-Schreck
User
Dabei seit: 22.02.2008
Beiträge: 7.238
Herkunft: Viernheim
|
|
| RE: Overlap einfach markieren! |
|
Sehr praktischer Tip
__________________
Gruß
Axel/MeFo-Schreck
Fishing-The thin line between living and being alive!
|
|
|
12.12.2011 18:41 |
|
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
|
|
Tore
User
Dabei seit: 06.04.2010
Beiträge: 147
Herkunft: Münsterland
|
|
Gute Idee
__________________
Don't catch your limit, limit your catch!
|
|
|
12.12.2011 18:43 |
|
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
|
|
derextremexxl
Administrator
Dabei seit: 30.12.2007
Beiträge: 3.834
Herkunft: Reichelsheim/Odenwal
d
Skype-Name: derextremexxl
|
|
|
|
12.12.2011 19:13 |
|
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
|
|
Rene
User
Dabei seit: 06.01.2011
Beiträge: 541
|
|
Gute Idee,
Auf was Ideen man so kommt beim Wäsche aufhängen.
Rene
|
|
|
12.12.2011 19:17 |
|
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
|
|
Pendergast
Dabei seit: 07.05.2009
Beiträge: 1.156
Herkunft: Bodensee
|
|
Einfach und genial
__________________
Grüße
Oli/Pendergast
|
|
|
12.12.2011 21:04 |
|
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
|
|
Posenrute
User
Dabei seit: 28.11.2009
Beiträge: 572
Herkunft: BY/NDS
|
|
... ein wahrer Rutenbaumeister eben.
__________________
Viele Grüße, Posenrute
|
|
|
12.12.2011 22:37 |
|
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
|
|
BigPaco
Dabei seit: 27.12.2009
Beiträge: 3.051
Herkunft: Münsterland
Themenstarter
|
|
| RE: Overlap einfach markieren! |
|
Hab´s grad mal im Amiforum gepostet...
...jetzt bin ich gespannt...
Und
für Euer Lob!
Rainer
|
|
|
12.12.2011 22:57 |
|
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
|
|
Rene
User
Dabei seit: 06.01.2011
Beiträge: 541
|
|
Wissen den die Amis, was ne Wäscheklammer ist? Die bringen doch alles in eine chinesische Wäscherei?
Rene
|
|
|
12.12.2011 23:03 |
|
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
|
|
MeFo-Schreck
User
Dabei seit: 22.02.2008
Beiträge: 7.238
Herkunft: Viernheim
|
|
| RE: Overlap einfach markieren! |
|
| Zitat: |
Original von BigPaco
Hab´s grad mal im Amiforum gepostet...
Rainer |
Wusstest Du aus dem Kopf was "Wäscheklammer auf englisch heisst?
Falls ja, dann mein
, ich musste es eben erst auf leo.org nachschauen obwohl mein englisch nicht schlecht ist
__________________
Gruß
Axel/MeFo-Schreck
Fishing-The thin line between living and being alive!
|
|
|
13.12.2011 08:28 |
|
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
|
|
|
|
Gefällt mir auch die Idee
Aber müsste die Klammer am Blank nicht geschlossen sein - je weiter auf, desto mehr entfernen sich die Markierungen doch aus der Mitte - oder lieg ich da falsch
|
|
|
13.12.2011 08:34 |
|
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
|
|
fluefiske
User
Dabei seit: 05.03.2009
Beiträge: 943
Herkunft: Kaiserslautern
|
|
Deine Idee gefällt mir.Simpel,aber einfach
Je dünner der Blank,desto genauer.
Gruß Erich
__________________
Kaum macht mans richtig - schon klappts
|
|
|
13.12.2011 09:38 |
|
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
|
|
Reinhard 02
User
Dabei seit: 25.12.2010
Beiträge: 3.291
Herkunft: BaWü, Heidelberg
|
|
Joschi hat schon recht, die Makierung gilt genau genommen für einen "geeichten" Durchmesser, hat man zB. die Klammer in geschlossenem Zustand markiert und klemmt sie dann an ein deutlich dickeres Blankstück, liegen die Makierungen nicht mehr auf einer Linie, die den blank mittig schneidet.
Auf die Schnelle ausprobiert kann es eine Abweichung von ungefähr 15° geben.
Die Idee ist aber prinzipiell sehr gut, wenn man zB. mit den SP/RPs des blanks spielen will, da die lange "Fahne" gut die Abweichungen/Richtungen erkennen lässt.
Reinhard
|
|
|
13.12.2011 10:04 |
|
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
|
|
|
|
Zwei kleinere, gleich lange Holzleisten, mittig jeweils eine kleine Ausformung für den Blank - und kleine Flügelmuttern an den Enden - so kann man das Teil auf jede Blankstärke einstellen und der Mittelpunkt verschiebt sich nicht!
Auch die Position am Blank ist dabei völlig wurscht
|
|
|
13.12.2011 10:50 |
|
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
|
|
BigPaco
Dabei seit: 27.12.2009
Beiträge: 3.051
Herkunft: Münsterland
Themenstarter
|
|
Verschteischnet, verschtescht?
Ich habe doch geschrieben, dass die Klammer zuerst "offen" eingemessen und markiert werden muss (Foto1), also für mich sieht das so aus, als dass die Markierung immer genau die Mitte des Blanks trifft, egal wie dick oder dünn der an der betreffenden Stelle ist.
Die Innenseite der Markierung liegt dann immer auf 90° zum Spine/OL ...
Der von Euch genannte Effekt kann nach meiner Meinung erst auftreten, wenn die Klammer über ihre vorgesehenen Möglichkeiten hinaus gespreizt wird, ab dem also wenn die Fingerenden der Klammer oben zusammenstoßen, alles was in diesem "Spreizrahmen" liegt, sollte passen.
Oder versteh ich da was nicht???
Gruß
Rainer
|
|
|
13.12.2011 11:58 |
|
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
|
|
Philzlaus
User
Dabei seit: 11.10.2012
Beiträge: 90
|
|
Ich hätte eine Blöde frage. Wieso um 90° versetzt. Die Ringe sollten doch um 180° versetzt angebracht werden, also auf dem Rücken des Overlaps?
__________________
www.toothycritters.net The pike fly fishing blog
|
|
|
18.10.2012 13:29 |
|
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
|
|
Carras
User
Dabei seit: 02.01.2008
Beiträge: 192
|
|
| Zitat: |
Original von BigPaco
Verschteischnet, verschtescht?
Ich habe doch geschrieben, dass die Klammer zuerst "offen" eingemessen und markiert werden muss (Foto1), also für mich sieht das so aus, als dass die Markierung immer genau die Mitte des Blanks trifft, egal wie dick oder dünn der an der betreffenden Stelle ist.
Die Innenseite der Markierung liegt dann immer auf 90° zum Spine/OL ...
Der von Euch genannte Effekt kann nach meiner Meinung erst auftreten, wenn die Klammer über ihre vorgesehenen Möglichkeiten hinaus gespreizt wird, ab dem also wenn die Fingerenden der Klammer oben zusammenstoßen, alles was in diesem "Spreizrahmen" liegt, sollte passen.
Oder versteh ich da was nicht???
Gruß
Rainer |
Hallo Rainer
ist zwar schon ein älterer Thread,
Hast Recht
müsste immer passen
hast Du nen Blankdurchmesser von z.B. 20 mm (die Klammer ist dabei offen) sind die Striche mittig auf dem Blank.
Wird der Blank aber Dünner (zur Spitze hin) dann passen die Striche immer noch. Das liegt am Radius den die Klammer hat. Das wird erst problematisch
wenn der Blank zu Dick wird, so dass dieser nimmer in den Radius passt.
Oder wenn es zu dünn wird, so dass dieser Radius den Blank nicht mehr mittig packt.
Gruß
Dieser Beitrag wurde 1 mal editiert, zum letzten Mal von Carras: 18.10.2012 15:37.
|
|
|
18.10.2012 15:33 |
|
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
|
|
Cobe
User
Dabei seit: 03.03.2011
Beiträge: 539
Herkunft: Rheinhessen
|
|
| Zitat: |
Original von Philzlaus
Ich hätte eine Blöde frage. Wieso um 90° versetzt. Die Ringe sollten doch um 180° versetzt angebracht werden, also auf dem Rücken des Overlaps? |
An die Frage hänge ich mich auch mal dran...
|
|
|
18.10.2012 17:24 |
|
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
|
|
Rene
User
Dabei seit: 06.01.2011
Beiträge: 541
|
|
Kollege,
gut dass Du das noch mal ansprichst.
Hier gab es schon die tollsten, lehrreichsten und lustigsten Diskussionen zu genau dem Thema.
Ich bau auch meine Ringe auf oder gegen die Biegung mit dem stärksten Widerstand auf. Aber warte mal, was jetzt noch so kommt.
Overlap, Springerpunkt, Spine, Spline,....
Karl, sag doch was dazu....
Und Cobe: Nutz doch mal die Suchfunktion im Forum, und staune
Rene
|
|
|
19.10.2012 09:12 |
|
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
|
|
|
