Wie würdet ihr die Aufnahme einer Lackiermaschine machen?
Ich wollte so eine Art U aus Multiplex sägen und die Rute dann mit einem Gummiring dazwischen fixieren.
Wie habt ihr eure Aufnahmen für die Ruten am Motor gemacht? Aus welchem Material und wie an der Welle des Motors befestigt?
Grüße,
Alex
__________________
www.rutenschmied.de
|
|
17.10.2008 21:05 |
|
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
|
|
hirs
User
Dabei seit: 15.02.2008
Beiträge: 1.230
Herkunft: Oberpfalz
|
|
hi,
ich bin ja auch gerade am basteln!
für die HT`s hab ich mir eine spannvorrichtung aus einer 60mm kunststoffwelle gebaut. einfach ein stück mit ca. 50mm abgesägt, von 3 seiten gewinde eingeschnitten, (für kunststoffschrauben M6), danach mit nem 45mm forstnerbohrer ca. 40mm tief aufgebohrt und durch das übrige material, zentriert ein 6mm loch für die welle gebohrt. sozusagen ein ,,armeleute spannfutter,,
für die spitzenteile hab ich bei nem kumpel, sich konisch verjüngende ,,dorne,, in auftrag gegeben. (änlich wie es der andi hat)
ich habe ein gestell, bei dem ich 2 teile in einem durchgang lackieren kann. beide oben genannten aufnahmen haben jeweiß eine gelagerte welle, welche durch ein aluprofil laufen. mittig zwichen den wellen befindet sich der motor. auf allen wellen sind riehmenscheiben angebracht. auf der motorwelle 2. ich wolltre keine 2 motoren.
hört sich höchstwarscheinlich recht abendheuerlich an, aber ich hab so meine probleme das technische in worte umzuformulieren.
ich stell bei gelegenheit bilder ein, dauert nur etwas, da sich der kram im meiner werkstadt befindet (30km weg)
gruß Matthias
__________________
Matthias
Wer aus Scheiße Bonbons formt hält noch lange keine Schokolade in der Hand
Dieser Beitrag wurde 1 mal editiert, zum letzten Mal von hirs: 17.10.2008 21:55.
|
|
|
17.10.2008 21:53 |
|
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
|
|
derextremexxl
Administrator
Dabei seit: 30.12.2007
Beiträge: 3.834
Herkunft: Reichelsheim/Odenwal
d
Skype-Name: derextremexxl
Themenstarter
|
|
Hey Georg
Wie bist du mit dieser Aufnahme zufrieden? Sieht auf jeden Fall professioneller aus wie ein U-Bügel mit einem Gummiring dazwischen.
Sind die Schrauben an der Spitze mit Gummi oder ähnlichem versehen oder braucht man da keine Angst haben wegen durchdrehen oder abrutschen?
Meine bisherigen Aufnahmen sind solche Bügel und ich hatte fast noch keine Probleme. Einmal ist mir erst der Motor stehen geblieben (kann da ja auch passieren) und danach ist noch die komplette Aufnahmen von der Welle abgegangen! Sehr ärgerlich! Aber durchdrehen oder entweichen der Rute aus den Ringen ist noch nie passiert. Allerdings könnte bei meiner Variante auch mal ein Gummi reißen!
Grüße,
Alex
__________________
www.rutenschmied.de
|
|
|
17.10.2008 23:36 |
|
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
|
|
Hamiota
User
Dabei seit: 18.01.2008
Beiträge: 944
Herkunft: Erde/EU/D/NRW/Wupper
tal
|
|

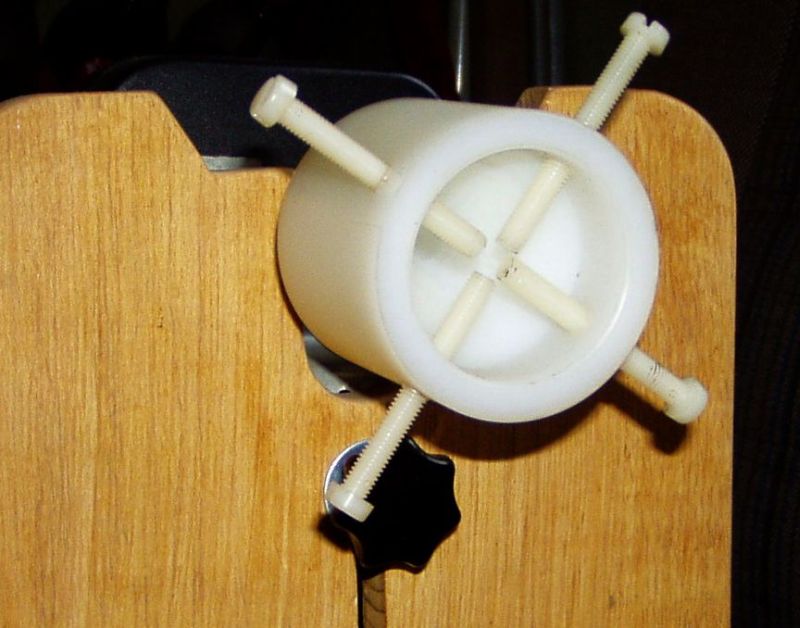

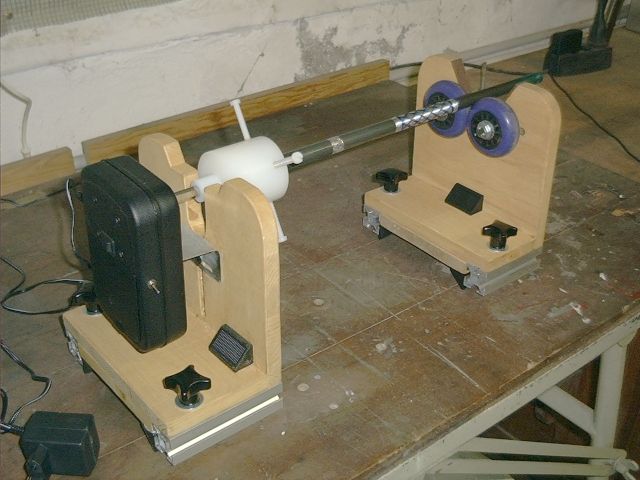

Leider kann man auf den Bildern schlecht erkennen, daß die Aufnahme zu einfacheren Zentrieren der Rute innen konisch ist. Sie hat einen ID von 45mm um auch mal einen dickeren Griff einspannen zu können. Die Schrauben M6 sind aus Kunststoff, also weicher als jeder Blank. Wenn du ein größeres Sicherheitsbedürfnis hast, kannst du den Blank/Griff im Bereich der Spannschrauben mit einigen Lagen Kreppband unterfüttern.
